Arti Warna Kabel Honda Beat Beserta Fungsi dan Kegunaanya
loading...

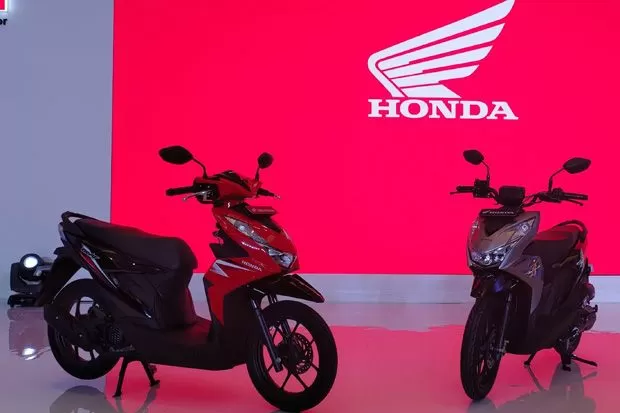

Honda BeAT . FOTO/ DOK AHM
A
A
A
LONDON - Arti warna kabelHondaBeat sangat mudah untuk ditelusuri untuk kegunaanya. Kabel kelistrikan pada dasarnya selalu berbeda pada setiap merk motor.
BACA JUGA - Daftar Harga Motor Honda Beat Februari 2025
Pada dasarnya warna kabel itu hanya mewakili muatan positif dan negatif saja. Mungkin banyak yang belum mengatahui arti warna kabel kelistrikan pada sepeda motor.
Berikut ini akan dijelaskan arti warna kabel kelistrikan tergantung merek motor. Seperti pada motor Honda, warna hijau (-) masa, berlaku untuk semua negatif, merah (+) aki, hitam (+) kunci kontak, putih (+) alternator pengisian, (+) lampu dekat, kuning (+) arus beban ke saklar lampu, biru (+) lampu jauh, abu-abu (+) flasher, hitam-putih (+) spul CDI hijau-kuning (+) lampu rem.
Kuning: warna kuning di bagian alternator merupakan kabel output dari sumber tegangan lampu. Yang cenderung cahayanya berwarna kuning. Khusus pada motor dengan sistem pengisian full wave baik 1 Phase atau 3 phase, kabel dengan warna kuning merupakan output sumber tegangan untuk sistem pengisian.
Putih: warna putih di bagian alternator merupakan kabel output dari sumber tegangan untuk sistem pengisian.
Biru/kuning: untuk warna kombinasi Biru/Kuning merupakan kabel out put dari pulse Generator alias pulser sebagai pembaca sensor posisi poros engkol atau sebagai triger untuk pemicu keluarnya tegangan pengapian.
Hijau: untuk warna Hijau merupakan kabel untuk Ground atau massa bodi pada setiap komponen sistem kelistrikan.
Putih/Kuning: untuk warna kombinasi Putih/Kuning merupakan kabel out put dari pulse Generator alias pulser sebagai pembaca sensor posisi poros engkol atau sebagai triger untuk pemicu keluarnya tegangan pengapian untuk motor dengan sistem PGM - FI.
BACA JUGA - Daftar Harga Motor Honda Beat Februari 2025
Pada dasarnya warna kabel itu hanya mewakili muatan positif dan negatif saja. Mungkin banyak yang belum mengatahui arti warna kabel kelistrikan pada sepeda motor.
Berikut ini akan dijelaskan arti warna kabel kelistrikan tergantung merek motor. Seperti pada motor Honda, warna hijau (-) masa, berlaku untuk semua negatif, merah (+) aki, hitam (+) kunci kontak, putih (+) alternator pengisian, (+) lampu dekat, kuning (+) arus beban ke saklar lampu, biru (+) lampu jauh, abu-abu (+) flasher, hitam-putih (+) spul CDI hijau-kuning (+) lampu rem.
Kuning: warna kuning di bagian alternator merupakan kabel output dari sumber tegangan lampu. Yang cenderung cahayanya berwarna kuning. Khusus pada motor dengan sistem pengisian full wave baik 1 Phase atau 3 phase, kabel dengan warna kuning merupakan output sumber tegangan untuk sistem pengisian.
Putih: warna putih di bagian alternator merupakan kabel output dari sumber tegangan untuk sistem pengisian.
Biru/kuning: untuk warna kombinasi Biru/Kuning merupakan kabel out put dari pulse Generator alias pulser sebagai pembaca sensor posisi poros engkol atau sebagai triger untuk pemicu keluarnya tegangan pengapian.
Hijau: untuk warna Hijau merupakan kabel untuk Ground atau massa bodi pada setiap komponen sistem kelistrikan.
Putih/Kuning: untuk warna kombinasi Putih/Kuning merupakan kabel out put dari pulse Generator alias pulser sebagai pembaca sensor posisi poros engkol atau sebagai triger untuk pemicu keluarnya tegangan pengapian untuk motor dengan sistem PGM - FI.
(wbs)
